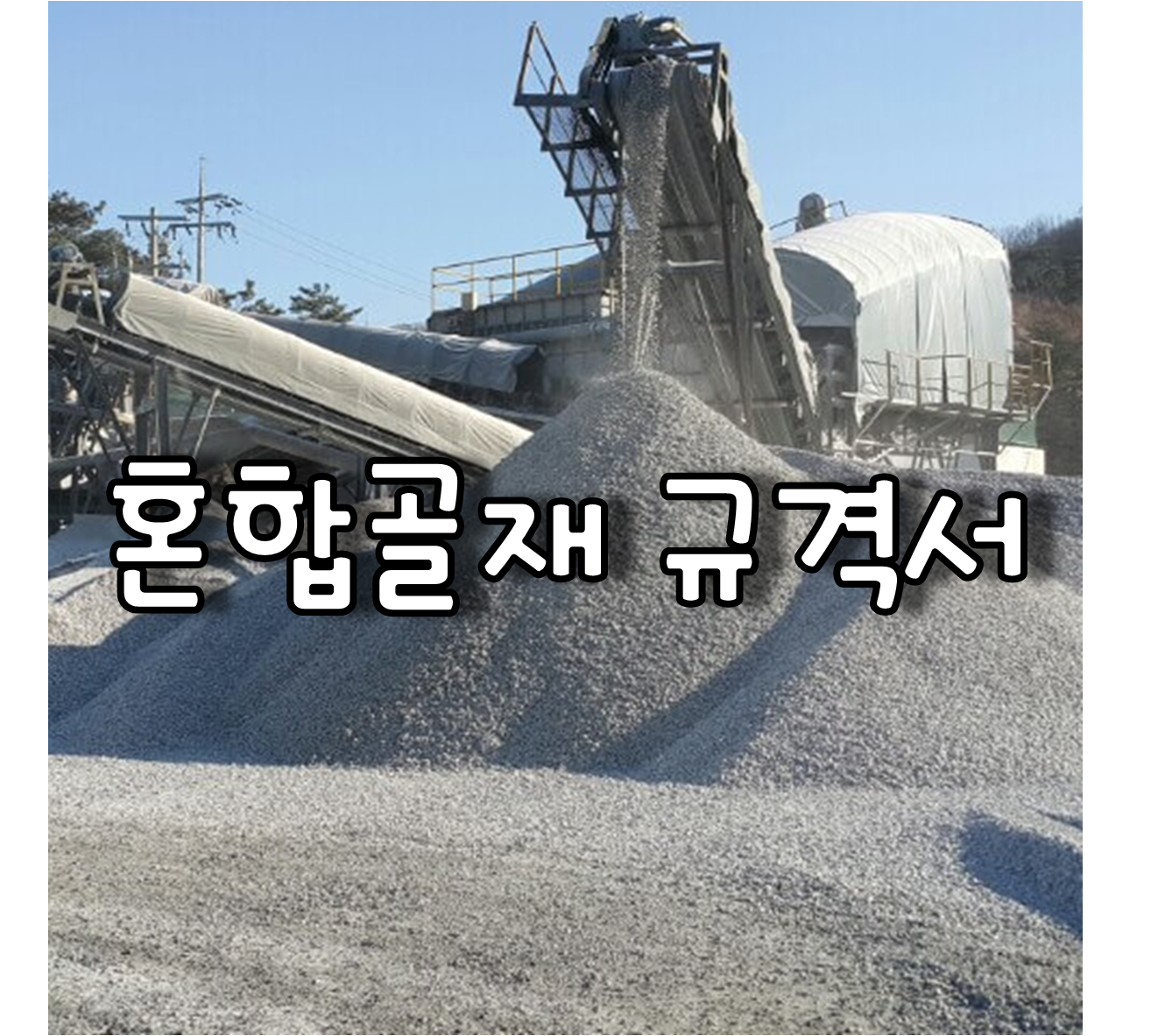

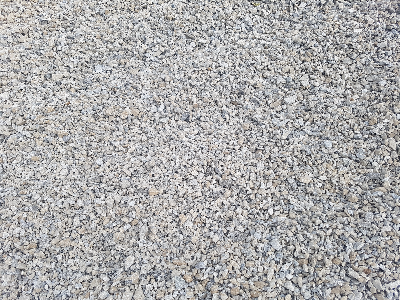

동상방지층 보조기층에 사용하는 혼합골재 규격서

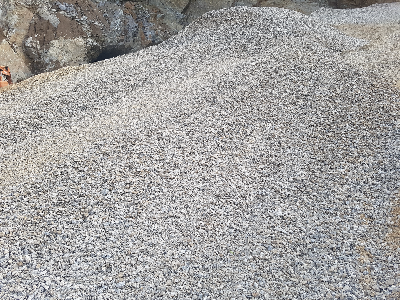

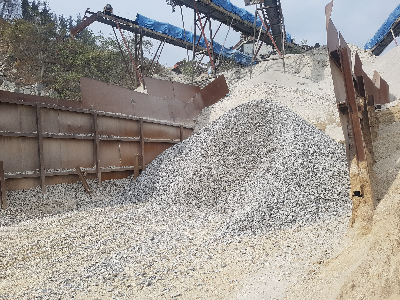

오늘은 도로 공사 시 주로 사용하는 도로용 혼합골재 규격서에 대해서 알아보도록 하겠습니다. 주로 사용하는 도로의 동상방지층(75mm), 보조기층(40mm), 입도조정기층, 기층에 사용하는 부순 돌, 자갈, 모래 등의 혼합물로 구성된 골재에 대하여 규정 합니다. 그리고 본 포스팅은 PC화면에 최적화되어 있습니다.







목          차

1. 적용범위 및 분류 1.1 적용범위 1.2 분류 2. 적용자료 및 문서 3. 필요조건 3.1 재료 3.2 형태 3.3 제조 및 가공 3.4 성능 3.5 마감 및 외관 4. 검사 및 시험 4.1 검사 4.2 시험방법 5. 표시 6. 용도 및 재원 등 6.1 용도 6.2 발주재원 6.3 기타 참고사항





1. 적용범위 및 분류

1.1 적용범위

이 규격은 도로의 동상방지층, 보조기층, 입도조정기층, 기층에 사용하는 부순 돌, 자갈, 모래 등의 혼합물로 구성된 골재에 대하여 규정한다



1.2 분류



물품분류번호	세부품명	물품식별번호	규격명	용 도	인도조건
30109902	도로용혼합골재				생산공장상차도
30109902	도로용혼합골재				생산공장상차도













반응형













2. 적용자료 및 문서

국토교통부 도로공사 표준 시방서

KS F 2303 흙의 액성한계·소성한계 시험방법

KS F 2320 노상토 지지력비 (CBR) 시험 방법

KS F 2340 사질토의 모래 당량 시험 방법

KS F 2355 아스팔트 골재 혼합물의 피막 박리 시험 방법

KS F 2357 아스팔트 혼합물용 골재

KS F 2384 다져지지 않은 잔골재의 공극률 시험방법

KS F 2502 굵은골재 및 잔골재의 체가름 시험 방법

KS F 2503 굵은골재의 밀도 및 흡수율 시험 방법

KS F 2504 잔골재의 밀도 및 흡수율 시험 방법

KS F 2507 골재의 안정성 시험 방법

KS F 2508 로스앤젤스 시험기에 의한 굵은 골재의 마모 시험 방법

KS F 2511 골재에 포함된 잔입자 ( 0.08mm체를 통과하는 ) 시험 방법

KS F 2512 골재 중에 함유되어 있는 점토 덩어리량의 시험 방법

KS F 2513 골재에 포함된 경량 편 시험 방법

KS F 2516 긁기 경도에 의한 굵은 골재의 연석량 시험 방법

KS F 2575 굵은 골재중 편장석 함유량 시험방법



장기렌터카 / 리스

원픽

아이엠카



이 포스팅은 애드릭스 수익이 발생할 수 있습니다.



3. 필요조건

3.1 재료

식별번호	규격명	분류	자재종류	자재 공급자	원산지
		자갈	예) 쇄석, 재생골재, 천연골재
		모래	예) 하천모래, 바다모래
		기타	예) 슬래그, 스크리닝스
		자갈
		모래
		기타





3.2 형태

재료의 외형은 비교적 균일한 형상을 가지고 있어야 한다.



3.3 제조 및 가공



재료는 견고하고, 내구적인 부순 돌, 자갈, 모래, 슬래그, 스크리닝스 등의 혼합물로 점토질, 실트, 유기불순물, 기타 유해물을 함유하여서는 안되며, 제품의 품질기준에 맞는 것이어야 한다.



3.4 성능

가. 재료의 품질기준

<

동상방지층, 보조기층, 입도조정기층

>

구분	단위	동상방지층	보조기층	입도조정기층
액성한계	%	-	25이하	-
소성지수	%	10 이하	6이하	4이하
마모감량	%	-	50이하	40이하
수정CBR치	%	10이상	30이상	80이상
모래당량	%	20이상	25이상	-
안정성	%	-	-	20이하





<기층>

적용기층	구분		단위	기준
아스팔트콘크리트기층	잔골재	모래당량	%	50이상
		잔골재의 공극률	%	45이상
		안정성	%	15이하
	굵은골재	마모감량	%	40이하
		안정성(황산나트륨사용)	%	12이하
		피막박리시험에 의한 피복면적	%	95이상
		흡수율	%	3.0이하
		절대건조밀도	%	2.5이상
		편장석 함유량	%	30이하
		부순골재의 파쇄면 비율	%	깨어진 면 2면 이상 : 85이상
빈배합 콘크리트기층	잔골재	소성지수	%	9이하
		안정성(황산나트륨사용)	%	10이하
		골재씻기시험 손실량	%	7이하
		점토덩어리 함유량	%	1이하
		비중 2.0 액체에 뜨는것	%	0.5이하
	굵은골재	점토덩어리 함유량	%	0.25이하
		연한 석편	%	5.0이하
		골재씻기시험 손실량	%	1.0이하
		비중 2.0 액체에 뜨는것	%	0.5이하
		흡수량	%	3이하
		비중	%	2.45이상
		안전성(황산나트륨사용)	%	12이하
		마모감량	%	40이하
시멘트 안전처리 기층	없음.

주. 1. 시멘트 콘크리트 포장의 경우에는 보조기층의 수정 CBR치를 5050 이상으로 한다.



나. 재료의 입도

체크기 (mm) 입도번호		100	75	50	40	30	25	20	13	10	5	4.75	2.5	2	0.6	0.4	0.3	0.15	0.08
동상 방지층		100	-	-	-	-	-	-	-	-	-	30∼70	-	-	-	-	-	-	0∼ 15
보조기층	SB-1	-	100	-	70∼ 100	-	-	50∼ 90	-	-	30∼65	-	-	20∼55	-	5∼ 25	-	-	0∼ 10
	SB-2	-	-	100	80∼ 100	-	-	55∼ 100	-	-	30∼70	-	-	20∼55	-	5∼ 30	-	-	0∼ 10
입도조정기층	B-1	-	-	100	95∼ 100	-	-	60∼ 90	-	-	30∼65	-	20∼50	-	-	10∼30	-	-	0∼ 10
	B-2	-	-	-	100	-	80∼ 95	60∼90	-	-	30∼65	-	20∼50	-	-	10∼30	-	-	0∼ 10
아스팔트콘크리트기층	BB-1	-	-	100	95∼ 100	80∼ 100	70∼ 100	55∼90	40∼80	30∼70	17∼55	-	10∼42	-	5∼28	-	3∼ 22	2∼ 16	1∼ 10
	BB-2	-	-	-	100	95∼ 100	80∼ 100	55∼90	46∼80	40∼70	28∼55	-	19∼42	-	7∼26	-	4∼ 19	2∼ 13	1∼7
	BB-3	-	-	-	-	100	90∼ 100	71∼90	56∼80	45∼72	29∼59	-	19∼45	-	7∼25	-	5∼ 17	3∼ 12	1∼7
	BB-4	-	-	-	-	100	95∼100	80∼90	60∼78	45∼68	25∼45	-	15∼33	-	6∼18	-	4∼ 14	3∼ 10	2∼8
빈배합 콘크리트기층	최대치수 40mm	-	-	100	90∼100	-	-	50∼85	-	40∼75	25∼60	-	-	-	10∼30	-	-	-	3∼ 12
	최대치수 25mm	-	-	-	100	-	90∼100	50∼100	-	40∼75	35∼60	-	-	-	10∼30	-	-	-	3∼ 12
시멘트 안정처리기층		-	-	100	95∼100	-	-	50∼100	-	-	-	-	20~60	-	-	-	-	-	0∼ 15



3.5 마감 및 외관

재료의 상태는 깨끗하고 이물질이 포함되어 있으면 안 된다..



4. 검사 및 시험

4.1 검사

조달청 1회 납품량을 11ot로 하여 시료를 무작위로 채취하여 4.2의 시험방법으로 시험하여 3.4의 품질기준에 적합하면 그 시료가 대표하는 1lot1 lot는 전부 합격으로 한다.



4.2 시험방법

시험항목		시험방법
액성한계		KS F 2303에 따른다.
소성지수		KS F 2303에 따른다.
마모감량		KS F 2508에 따른다.
수정CBR치		KS F 2320에 따른다.
모래당량		KS F 2340에 따른다.
안정성		KS F 2507에 따른다.
잔골재의 공극률		KS F 2384에 따른다.
피막박리시험에 의한 피복면적		KS F 2355에 따른다.
부순골재의 파쇄면 비율		KS F 2357에 따른다.
흡수율	자갈	KS F 2503에 따른다.
	모래	KS F 2504에 따른다.
절대건조밀도	자갈	KS F 2503에 따른다.
	모래	KS F 2504에 따른다.
편장석 함유량		KS F 2575에 따른다.
골재씻기시험 손실량		KS F 2511에 따른다.
점토덩어리 함유량		KS F 2512에 따른다.
비중 2.0 액체에 뜨는것		KS F 2513에 따른다.
연한 석편		KS F 2516에 따른다.
입도시험		KS F 2502에 따른다.



5. 표시

혼합골재의 거래명세서 또는 납품서에는 다음사항을 표시해야 한다.

(1) 제품의 종류 및 규격

(2) 제조업체명 및 연락처

(3) 수량

(4) 납품장소



6. 용도 및 재원 등

6.1 용도

동상방지층, 보조기층 및 기층, 표층의 골재로 사용한다.



6.2 발주재원



6.3 기타 참고사항



오늘은 혼합골재에 대해 살펴보았습니다.  일반인들은 거의 사용하지 않지만 도로공사와 관련하여 기초 자재료 많이 사용하고 있는 제품입니다. 오늘도 포스팅이 도움이 되셨다면 공감 부탁드립니다. 감사합니다.
