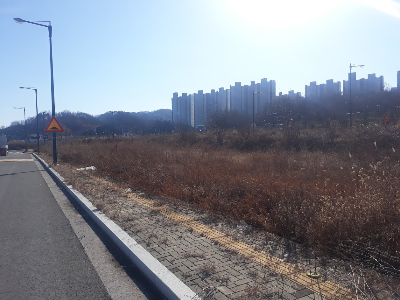

도로 공사 시공과 관련한 경계석 시방서

본 시방서는 OOO시설 OOO 보차도 경계석 설치공사를 위한 일반적인 진행방법 및 주의사항, 시공방법등의 원칙을 나타내는 것이며, 본 시방서에 명시되지 않은 사항은 발주자가 지명한 감독관의 지시에 따라야 한다. 오늘은 도로공사 시공과 관련한 경계석 시방서에 대해 알아 보도록 하겠습니다.





목          차

1. 공사개요 2. 자 재 3. 보차도경계석 설치공사 * 보도공사설계시공매뉴얼







1. 공사개요



(1) 적용범위

본 시방서는 OOO시설 OOO 보차도 경계석 설치공사를 위한 일반적인 진행방법 및 주의사항, 시공방법등의 원칙을 나타내는 것이며, 본 시방서에 명시되지 않은 사항은 발주자가 지명한 감독관의 지시에 따라야 한다.



(2) 공사범위 및 시공내용

계약자가 수행하여야 할 공사범위 및 시공내역은 아래와 같다.



1) 토공사

품 명		규 격	단 위	수 량	시 공 내 역
터 파 기	관 리 동	W650×H300×L6,500	㎥	23.94	(백호90%+인력10%)
	공장동 외곽	W400×H283.44×L283,440
현장내잔토처리	공장동 외곽	W650×H300×L6,500	㎥	23.94
	관 리 동	W400×H200×L283,440



2) 철근콘크리트공사

품 명		규격	단위	수량	시 공 내 역
콘크리트 포장 거품집	관 리 동	H300×L6,500	㎡	86.9	유로폼 설치
	공장동 외곽	H300×L283,440
콘크리트 타설	공장동 외곽	W300×H300×L6,500	㎥	26.09	레디믹스트 콘크리트 타설 (무근 구조물)
	관 리 동	W300×H300×L283,440

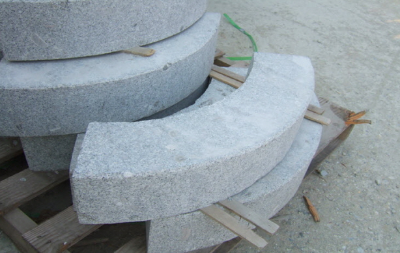

화강석 경계석 100x100x1000 1파레트(100매)

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."



3) 포장공사

품 명		규격	단위	수량	시 공 내 역
보차도경계석설치(화강암)	관 리 동	W200×H250×L1,000	m	296.4	관급자재 시공
	공장동 외곽	W200×H250×L1,000







반응형





2. 자 재



(1) 보차도경계석 (관급자재)

1) 재질 : 화강암 (국내산 원석)

2) 형태 : 직사각형 형태의 보차도경계석

3) 모양 및 치수 : 200×250×1000mm, R10(곡선, 직선)



(2) 콘크리트

경계석의 기초 및 후연보강에 사용하는 콘크리트는 KS F 4009에 규정된 레디믹스트

콘크리트로서 호칭강도 21MPa, 공기량 4.5±1.5%, 슬럼프 12±2.5㎝, 굵은골재

최대치수 25㎜ 이하로 한다.



(3)모르타르

1) 모르타르의 용적배합비(시멘트:모래)는 줄눈 모르타르 1:2, 바닥모르타르 1:3으로 한다.

2) 모래는 KS F 2526의 품질규정에 적합한 것으로서 입도는 다음 기준을 만족해야 한다.

공 칭 치 수	2.36㎜	1.18㎜	600㎛	300㎛	150㎛
통과중량백분율(%)	100	70～100	35～80	15～45	2～10

3) 시멘트는 KS L 5201의 1종 보통 포틀랜드시멘트로 한다.



(4) 거푸집

1) 거푸집은 똑바르고 콘크리트 타설시 굽거나 비틀림이 없는 충분한 강도를 가진 것 이어야 하며, 사용하기 전에 매번 깨끗이 청소하고 박리제를 발라야 한다.

2) 거푸집은 유로폼 설치를 원칙으로 하고, 높이는 경계석 설치 높이와 동일하게 제작 설치한다.



3. 보차도경계석 설치공사

(1) 터파기 및 기층재 포설

1) 설계도에 명시된 위치, 넓이, 높이, 경사도에 따라 터파기를 한 후, 인력으로 지반

고르기 한다.

2) 기층재 및 보조기층재를 소정의 높이로 깔고 다짐을 실시한다.



(2) 경계석 설치

1) 정해진 위치에 규준틀을 설치하고, 겨냥줄이 처지지 않도록 팽팽하게 당겨서 조인다.

2) 경계석 후면에 규정된 규격의 거푸집을 설치한다.

3) 콘크리트를 설계도에 명시된 두께로 적당량을 부어가며 막대기나 삽을 이용하여 충분히

다지고 상부면을 평활하게 마무리한다.

4) 콘크리트의 물빠짐 상태를 보아가며, 겨냥줄에 따라 선형 및 수평이 유지되도록

다지고 경계 블록을 설치한다. 이때 경계블록과 기초 콘크리트 사이에 공간이 생기는

경우에는 경계석을 들어내고 콘크리트를 보충한 후, 다시 설치한다.

5) 경계석 설치가 완료되면 지체없이 경계블록 전후면에 콘크리트를 채워 경계석의 이탈을

방지해야 한다.

6) 곡선부분은 미관을 고려하여 곡선 형태를 유지하여야 한다.

7) 1매 미만의 경계석을 사용할 때에는 반드시 절단기를 사용하여 절단면을 깨끗이

마무리한 후 사용한다.



(3) 줄눈설치

1) 경계석의 줄눈간격은 5～10㎜를 기준으로 하며, 규정된 줄눈 모르타르를 밀실하게

채운 후, 곡선형으로 오목하게 마감한다.

2) 줄눈설치시, 모르타르가 경계블록에 부착되는 일이 없도록 주의하고 모르타르가 부착된

경우에는 솔 또는 그라인더로 즉시 제거하여야 한다.



(4) 콘크리트 양생

1) 최종 마무리가 끝나고 콘크리트가 경화되면, 즉시 양생포 등을 덮어, 최소 1일

이상 습윤양생을 실시한다.

2) 거푸집은 콘크리트 타설 후, 최소 3일 이상 경과된 후에 콘크리트에 손상을 주지

않는 방법으로 조심스럽게 제거한다.

3) 양생기간 중에는 충격이나 과도한 하중 또는 진동 등에 의해 손상을 입지 않도록

적어도 3일간은 모든 통행을 막아야 하며, 이를 위해 도급인 부담으로 적절한 보호시설을 설치해야 한다.



(5) 현장정리 및 청소

1) 경계석 설치가 완료되면 작업 중에 발생한 콘크리트 잔재나 기타 부산물은 깨끗이

청소하여야 한다.

2) 잔토는 후연보강콘크리트 설치가 완료 되면 되메우기로 사용하며, 남은 잔토는 화단에 고르게 펼쳐 놓는다.



(6) 현장품질관리

1) 허용오차

① 경계석의 상단 마무리면은 계획고와 1.5㎝ 이상 높이차이가 있어서는 안되며,

인접한 블록과 블록의 높이차는 1㎜ 이내이어야 하고, 3m 직선자를 마무리면에 대어서 측정할 때 최요부의 깊이가 3㎜ 이상이 되어서도 안된다.

② 경계석의 직선부 선형은 20m 간격의 임의의 2점을 연결하는 직선과 6㎜ 이상

차이가 있어서는 안되며, 곡선부는 규정된 곡선반경과 어느 점도 13㎜ 이상 벗어나서는 안된다.

2) 수정

① 허용오차 범위를 벗어났거나, 시공 중 또는 유지관리 중 손상된 구조물은

도급인 부담으로 감독관이 승인한 방법에 의거, 재시공해야 한다.

② 수정을 위해 손상된 구간에 덧씌우기를 해서는 안되며, 불량부위의 양단으로

부터 10㎝ 이상 연장시켜 일직선으로 절단 제거한 후, 기존의 콘크리트와

동일한 재료 및 규격의 콘크리트로써 재시공 하여야 한다. 이때 주변 시설물이 오염되지 않도록 주의하여야 하며, 이음부위는 표면배수처리에 지장이 없도록

그라인딩하여 매끈하게 마무리해야 한다.



4. 첨부도면

첨부1] 보차도경계석 규격서 1부

첨부2] 포장계획평면도 1부. 끝.
